MÁY DÁN CẠNH TỰ ĐỘNG FULL CHỨC NĂNG JIDONG MODEL: S-868JL NHÔM TỔ ONG CHUYÊN DỤNG

MÁY DÁN CẠNH TỰ ĐỘNG FULL CHỨC NĂNG JIDONG MODEL: S-868JL NHÔM TỔ ONG CHUYÊN DỤNG

Tình trạng: Còn hàng

1. Giới thiệu về nhà máy sản xuất – nhà phân phối

Jidong cnc là nhà máy sản xuất được thành lập năm 2006, tại Phật Sơn – Quảng Đông - Quảng Châu - Trung Quốc, chuyên sản xuất các sản phẩm công nghệ cao: máy cắt cnc – máy dán cạnh – máy cưa panel – máy khoan 6 mặt. Luôn cập nhật các công nghệ mới nhất: pur – laser ứng dụng lên máy dán cạnh.

Jidong cnc được Suba cnc nhập khẩu và phân phối chính hãng tại việt nam từ năm 2018, được công ty bình chọn là hãng máy có độ ổn định cao nhất, tỷ suất lỗi thấp nhất trong các dòng máy suba cnc phân phối đưa ra thị trường. Suba cnc luôn tự tin trong khâu chăm sóc – bảo hành – bảo trì sau bán hàng nhờ có sự hỗ trợ tận tình từ đội ngũ kĩ sư nhà máy tại trung quốc của jidong.

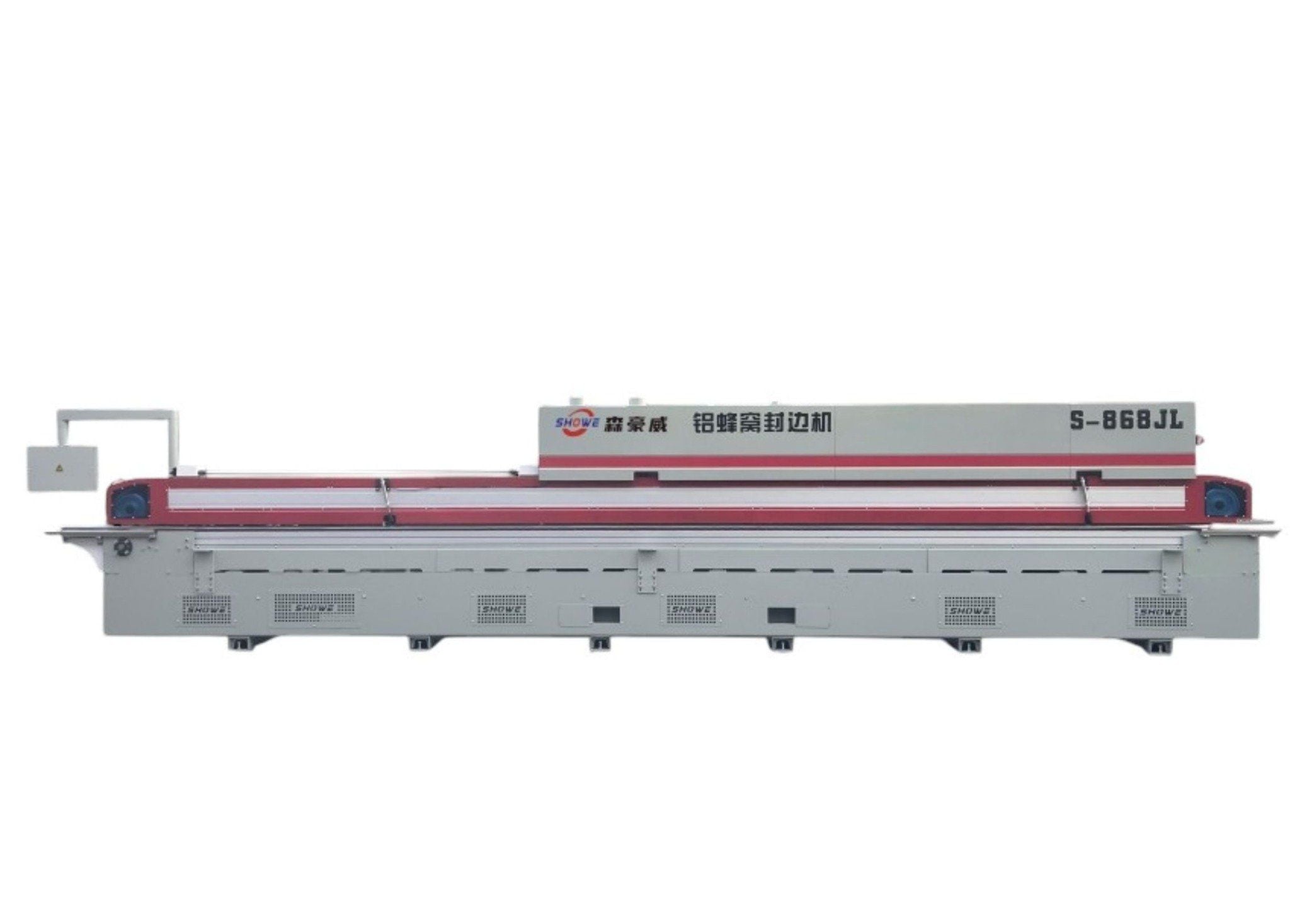

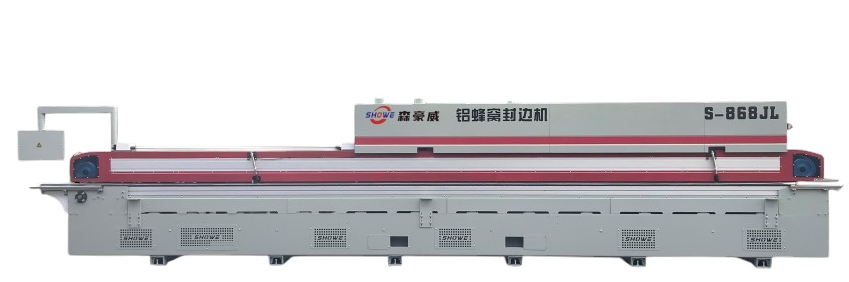

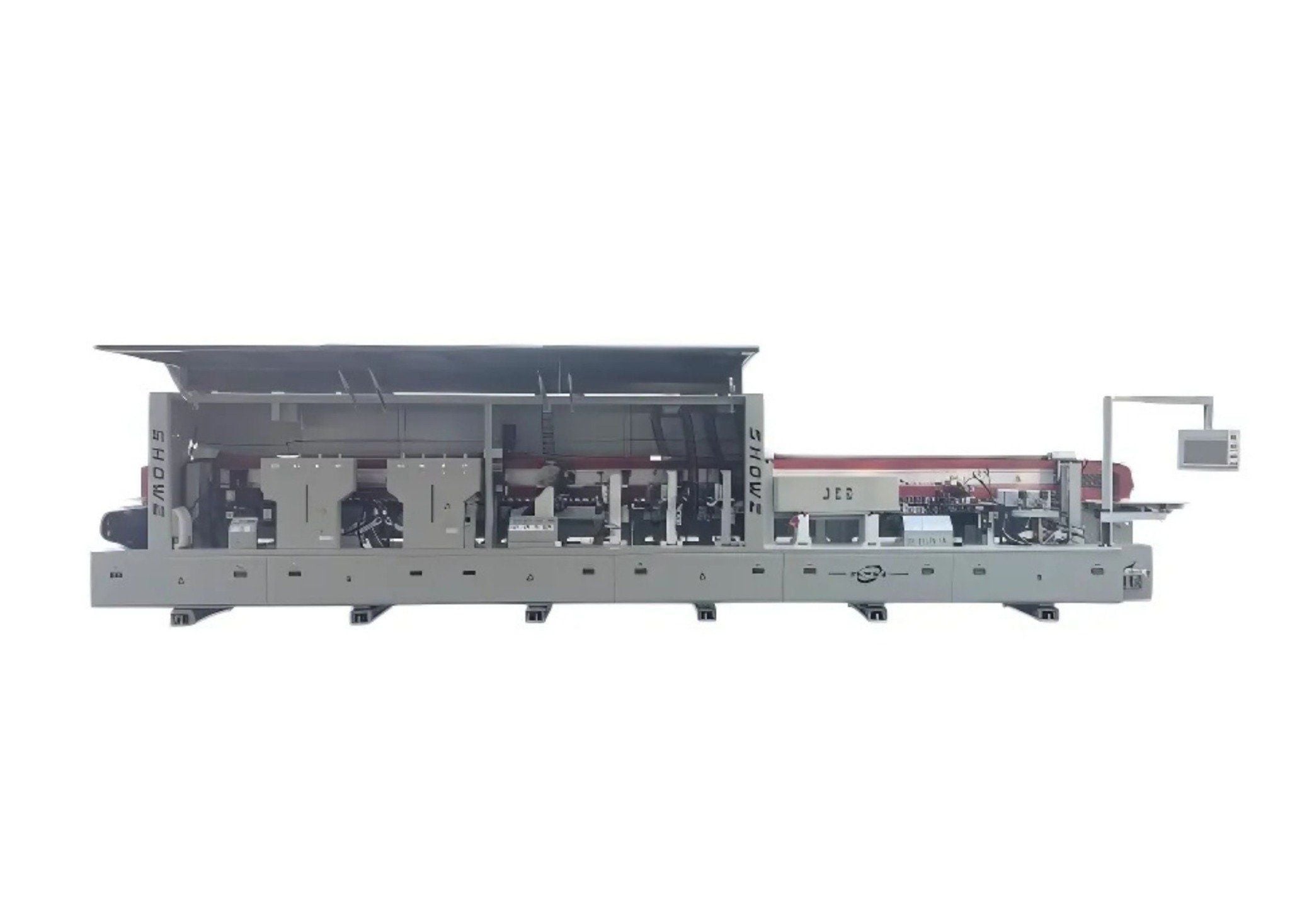

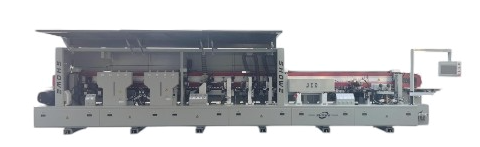

2. Hình ảnh sản phẩm

3. Các chức năng chính trên máy

3.1. Bào sửa cạnh

3.2. Lên keo ( pur hệ 2 màu keo )

3.3. Lô tỳ ép nẹp

3.4. Băng tải ép nẹp

3.5. Gọt thô

3.6. Gọt tinh

3.7. Cạo mép

3.8. Cắt đầu đuôi

3.9. Bo góc hoàn mỹ (hệ 4 động cơ cao cấp )

3.10. Đánh bóng 1

3.11. Đánh bóng 2.

Hệ đưa phôi bẳng băng tải dây bell Diện tích tiếp xúc với vật liệu lớn hơn, lực tác động lên vật liệu đồng đều, giảm thiểu tổn hại tới bề mặt sản phẩm
Bộ bào sửa cạnh trước dán Gọt sửa cạnh bên của ván sau khi cắt Sử dụng động cơ công suất lớn 2,2 kw Dao bào cạnh tiêu chuẩn 35mm (có thể lựa chọn hệ dao 65mm theo yêu cầu khách hàng) Được phối riêng biệt hệ thống cấp dầu bôi trơn, đảm bảo sự ổn định khi vận hành lâu dài.

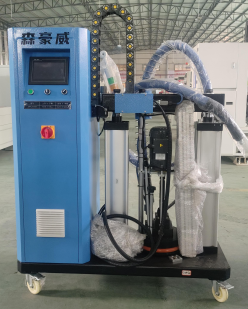

Trạm ủ keo pur riêng biệt Trạm ủ keo có bánh xe thuận tiện di chuyển Dễ dàng thao tác thay keo – vệ sinh Sử dụng keo pur cao cấp – an toàn cho người dùng

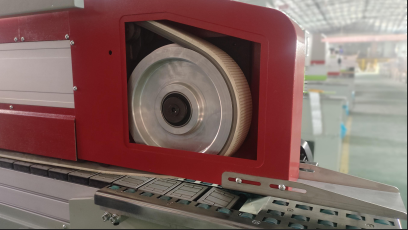

Hệ ép nẹp băng tải Đường keo sau khi thông qua hệ ép nẹp băng tải sẽ nhỏ hơn Tăng sự bám chắc của keo trên sản phẩm Giảm sự tác động thẩm mỹ lên nẹp dán

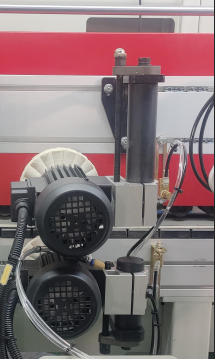

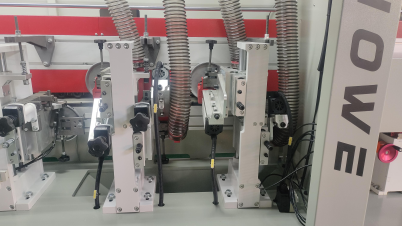

Hệ sửa cạnh thô tinh Sử dụng bánh tròn tự động chỉnh độ bám ván Sử dụng moto cao tốc cao tần gọt sửa cạnh Tạo ra góc r đẹp sau khi sửa cạnh
Hệ cạo mép ván Làm sạch tạo r cho 2 đường trên ván sản phẩm

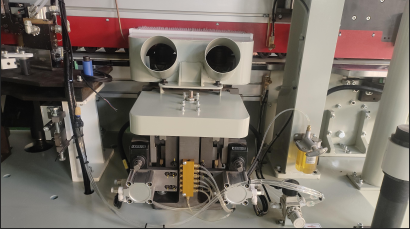

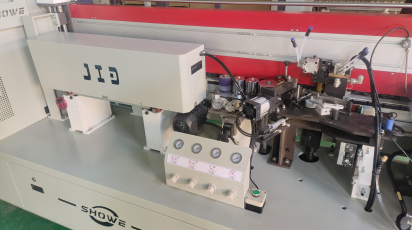

Cắt đầu đuôi Thông qua rail trượt thẳng – tự động bám sát cạnh ván và moto cao tốc cao tần , có thể giúp sản phẩm được cắt chỉ thừa chính xác Có 3 van điện từ điều chỉnh lực mạnh nhẹ có thể giảm thiểu sự va chạm của hệ thống cắt đầu đuôi với ván.

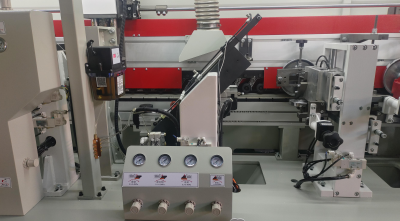

Hệ bo góc 4 động cơ cao cấp Sử dụng 4 động cơ gọt r 4 góc ván giúp cho sản phẩm thêm hoàn mỹ, tăng độ ổn định cho máy
Phun xịt dung dịch trước đánh bóng Tăng độ bóng – sạch của sản phẩm sau khi thông qua hệ đánh bóng tẩy keo

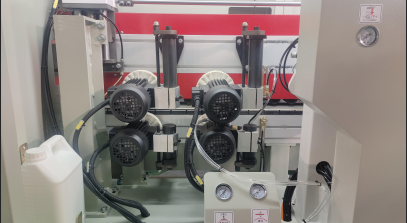

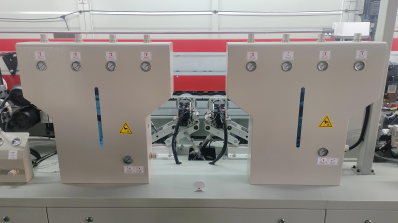

Hệ thống đánh bóng 4 động cơ Sử dụng bánh vải để đánh bóng cho 2 mặt trên dưới sản phẩm, tăng độ nét hoàn thiện cho sản phẩm

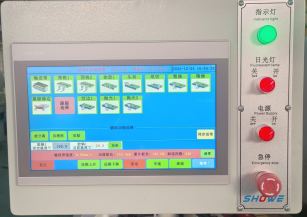

Màn hình điều khiển plc Hệ điều khiển mới tích hợp điều chỉnh nhiệt trên màn hình – giảm thiểu khả năng hỏng phụ kiện đồng hồ báo nhiệt trên máy Có hệ thống báo lỗi rõ ràng khi các bộ phận điện tử trên máy gặp sự cố

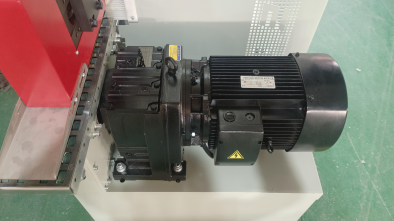

Động cơ đưa liệu sử dụng hộp số Công suất cao Đảm bảo sự ổn định khi đưa liệu đi thao tác các chức năng trên máy

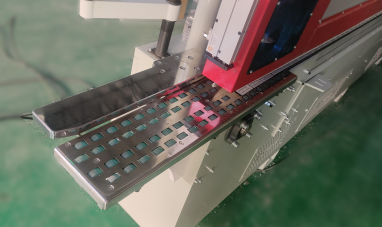

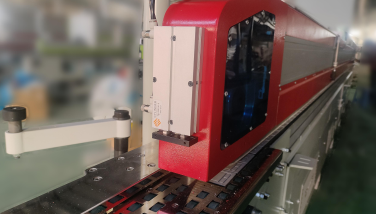

Đường băng đưa phôi Tấm băng đưa liệu thiết kế riêng biệt bao gồm các bánh cao su nhỏ.

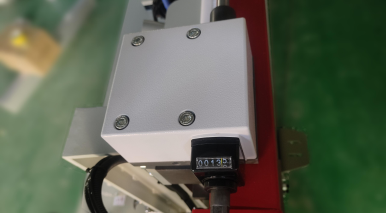

Định vị độ dày tấm Tự động điều chỉnh độ dày tấm gia công dựa trên đồng hồ hiển thị độ dày tấm
Hệ thống điều chỉnh khoảng cách đảm bảo Tự động điều chỉnh khoảng cách giữa các tấm liệu , đề phòng va chạm giữa các tấm , đảm bảo cho việc máy vận hành ổn định
Hệ thống bơm dầu tự động Cấp dầu bôi trơn tự động cho toàn hệ thống rail trượt , set thời gian cố định, đảm bảo vận hành ổn định cho máy.
Hệ thống biến tần invt shenzhen Biến tần invt là hãng biến tấn có tiếng tăm top cao nội địa trung , đạt tiêu chuẩn quốc tế Độ ổn định cao, tỷ suất lỗi thấp nhất định làm hài lòng người sử dụng

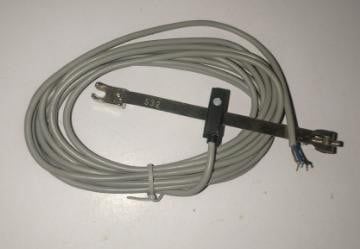

Hệ điều áp – công tắc hành trình Sử dụng cấc hãng lớn smc japan – airtac đảm bảo sự ổn định trong truyền thông tin cảm ứng trên máy giữa các chức năng

Mô tả quy trình hoạt động máy

Standard direction =>

4. Thông số kĩ thuật chính

Mã máy	S-868jl
Độ dài ván	>= 120mm
Độ rộng ván	>= 60mm
Độ dày ván	10-60mm
Độ rộng nẹp	12-62mm
Độ dày nẹp	0.4-3mm
Tốc độ dán	18-20-22mm
Tổng công suất	22.5kw
Áp khí làm việc	0,6mpa
Kích thước phủ bì	*89009601800mm*
Trọng lượng máy	3200 kgs
Hộp số	Xinling motor
Van điện từ	Easun zhejiang
Biến tần + plc	Invt
Công tắc hành trình	Airtac / autonics korea
Thiết bị điện	Scheiner
Xi lanh	Smc japan / airtac
