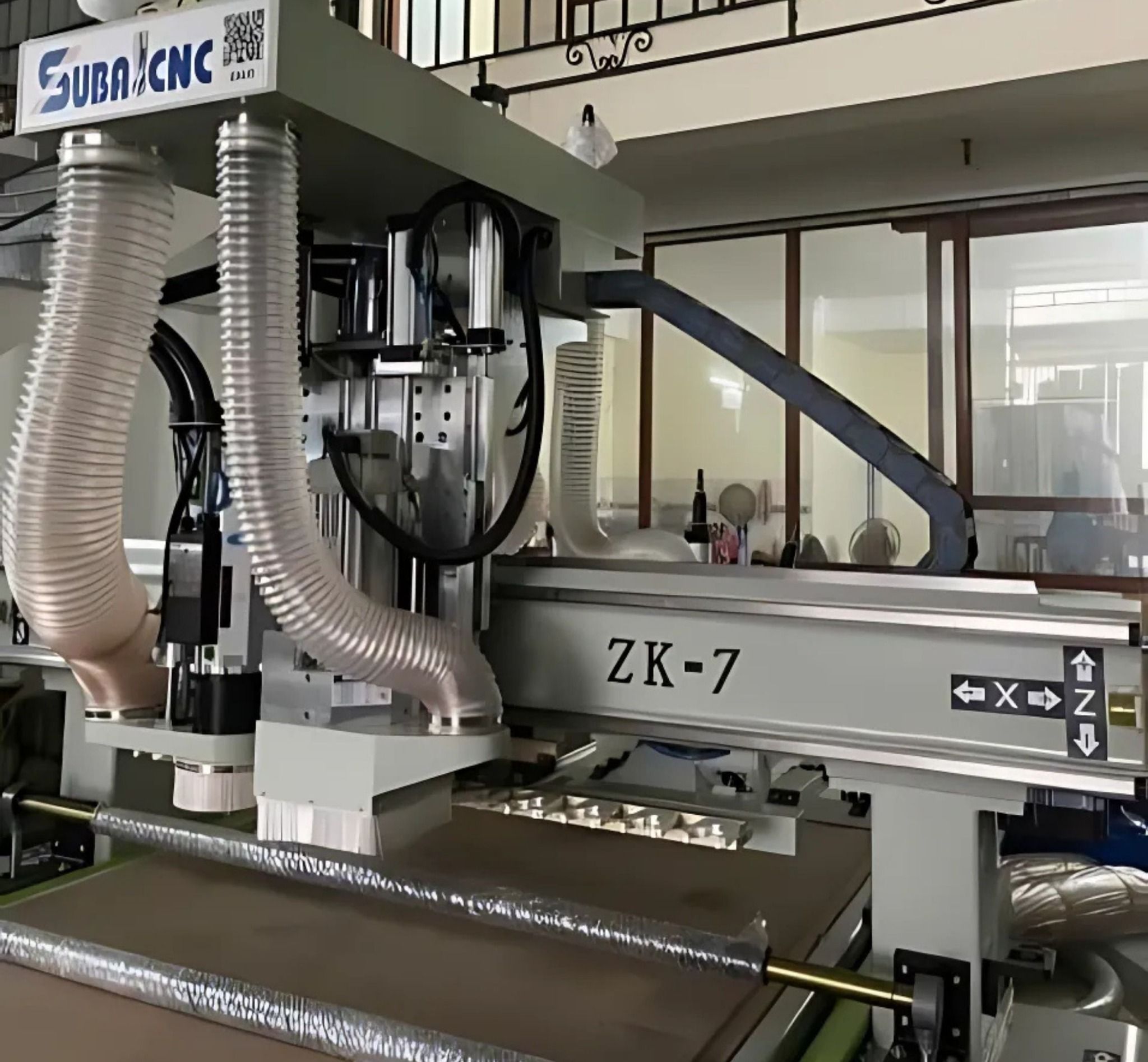

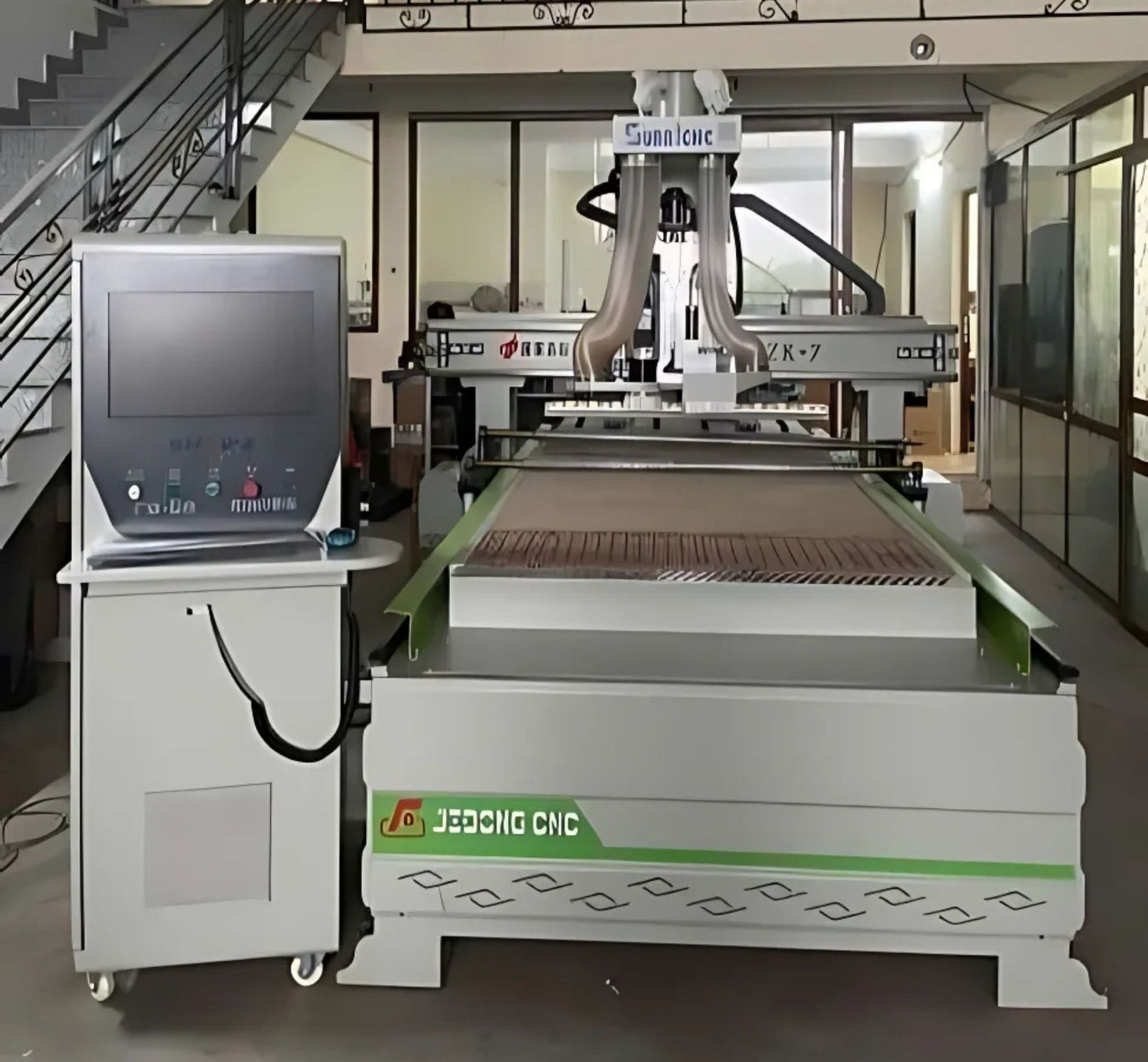

MÁY CNC NESTING THAY DAO TỰ ĐỘNG KÈM Ụ KHOAN JIDONG MODEL: ZK7

Kích thước phủ bì

2300×4000mm×2300mm

Hành trình làm việc

1220×2800mm

Dung sai làm việc

±0.02mm

Công suất trục cắt

6KW HQD *4PCS

Tốc quay trục cắt

18000rpm/Min

Tốc không tải

60-70m/Min

Tốc gia công

15-25m/Min

Điện áp làm việc

AC380V/50Hz

Lệnh code

Gcode

LINH KIỆN

Moto cắt

Hãng: HQD/CC (hàng top TQ chính hãng)

Công suất: 9kw (iso30）

Làm mát: gió

Tốc quay: 24000rpm/min

Đáp ứng đa dạng nhu cầu sử dụng

Dàn dao có thể chứa 12 collet dao

Tự động thay đổi dao theo chương trình đã đặt

Dựa trên nguyên tắc gần nhau, quá trình thay dao có thể được hoàn thành nhanh chóng

Ụ khoan 9 mũi ( 5+4 mũi )

Động cơ

Công suất: 1.8kw th

Biến tần

Hãng: VECHI 11kw
Công suất vượt so với motor cắt (đảm bảo hiệu suất không báo lỗi quá tải)

Phần mềm

MW220A

LNC Baoyuan  – Đài Loan

Không cần nhập dữ liệu độc lập, danh sách xử lý thông minh

Hộp số

Shimpo Nhật Bản

Động cơ servo hiệu suất cao

Ac servo 1.8 kw th

Rack
thanh răng x-y

Hiwin Đài Loan

Bơm hút chân không

7.5kw

Dây cáp điện

Dây chuyên dụng mềm

Mặt bàn gia công

Khung máy

Phân 8 khu – khống chế bằng van riêng biệt

Hệ bàn tải nặng chống

Biến dạng

Hệ thống xi lanh

Tự động lên xuống 2+8

Thiết kế hệ thống xi lanh 2 bên bàn chống rớt ván khi đẩy liệu

Cục set dao

Set z so dao tự động

Hệ thống lên liệu + định vị ván tự động

Hệ thống đẩy phôi ra tự động

Có

Hệ rail

Rail Đức– y-30a ; x-z-25a

Hệ rail chống gỉ - chống bụi loại mới nhất

Sai số truyền trục vít nằm trong khoảng 0,05-0,1MM

Sai số tích lũy nằm trong khoảng ±0,1MM.

Cải thiện độ chính xác của toàn bộ máy.

Hệ thống bơm dầu tự động

Tổng công suất

Điện áp
